Правила маркировки кабелей продукцией Brady

Для идентификации проводов и кабелей любых типов компанией Brady разработаны различные решения. Выпускаемые этикетки подвергаются испытаниям, что гарантирует сохранение четкости символов при соблюдении рекомендаций по маркировке.

Общие рекомендации

Чтобы маркировка сохранила четкость и прослужила долго, необходимо:

• выбрать материал, диаметр, тип этикетки и подходящее для печати оборудование;
• правильно зафиксировать ее (берутся во внимание наличие/отсутствие клеевой основы и другие особенности изделия).

Выбор материала

Тип материала этикетки зависит от условий эксплуатации:

• полиолефин устойчив к влажной среде, температурным перепадам, химическим веществам;
• винил представлен более чем 10 вариантами цвета, подходит для неровных поверхностей (легко принимает нужную форму), имеет устойчивость к ультрафиолету, грязи, маслам;
• нейлон прочен, устойчив к химикатам и широкому температурному диапазону (-196…+121°C), может использоваться на изогнутых поверхностях.

Определение диаметра

Этот показатель зависит от типа изделия:

Тип маркера	Диаметр изделия (ДИ) с учетом диаметра кабеля (ДК)
Термоусадочные трубки	ДИ в 2 раза больше ДК
Самоламинирующиеся этикетки	± 6,5% ДК
Кабельные бирки	± 3,5% ДК

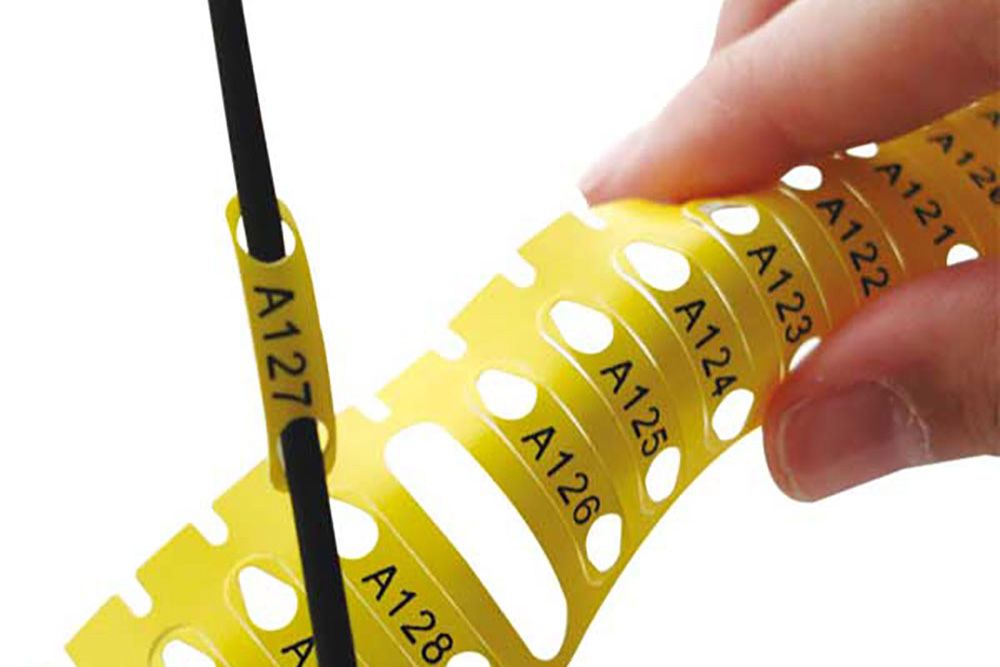

Выбор типа маркера

Под брендом Brady производятся этикетки:

• круговые – они охватывают поверхность кабеля (образуют замкнутый контур в виде полосы нужной ширины) и выполняют функции информационной таблички;
• флажковые.

По особенностям монтажа выделяют изделия:

• стационарные, перемещаемые, вращающиеся (самоламинирующиеся и без защитной пленки);
• сменные;
• термоусадочные;
• на кабельных стяжках.

Термоусадочные трубки используются только до начала сборки (надеваются до заделки). Флажковые указатели, самоламинирующиеся и обычные этикетки подходят для кабельной продукции, находящейся на любой стадии монтажа. Они предназначены для временного и постоянного использования, обеспечивают:

• надежную фиксацию;
• эффективное размещение информации (символы наносятся в одну или несколько строк).

Если необходимо ограничить контакт провода с маркером, используют флажки Т- или Р-образной формы.

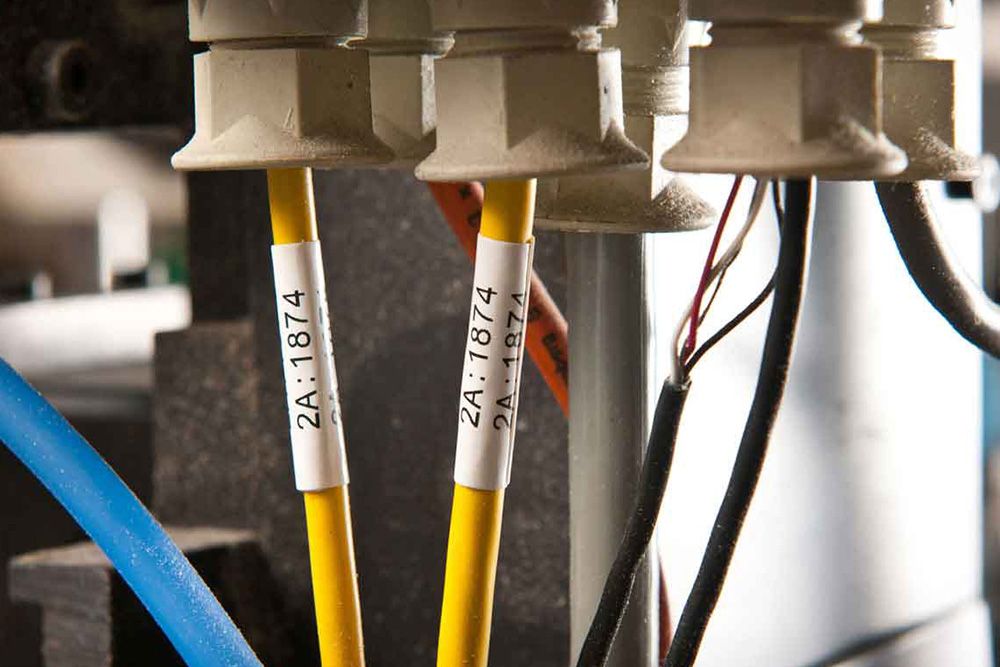

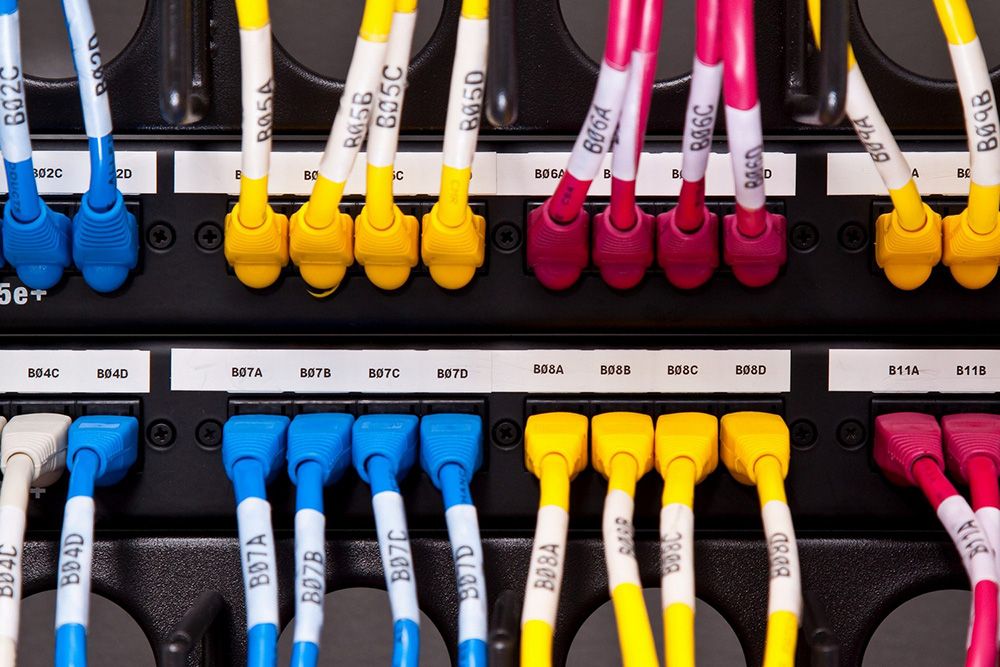

Маркировка круговыми этикетками

В каталоге присутствуют круговые этикетки серий B-427 и B-498.

B-427

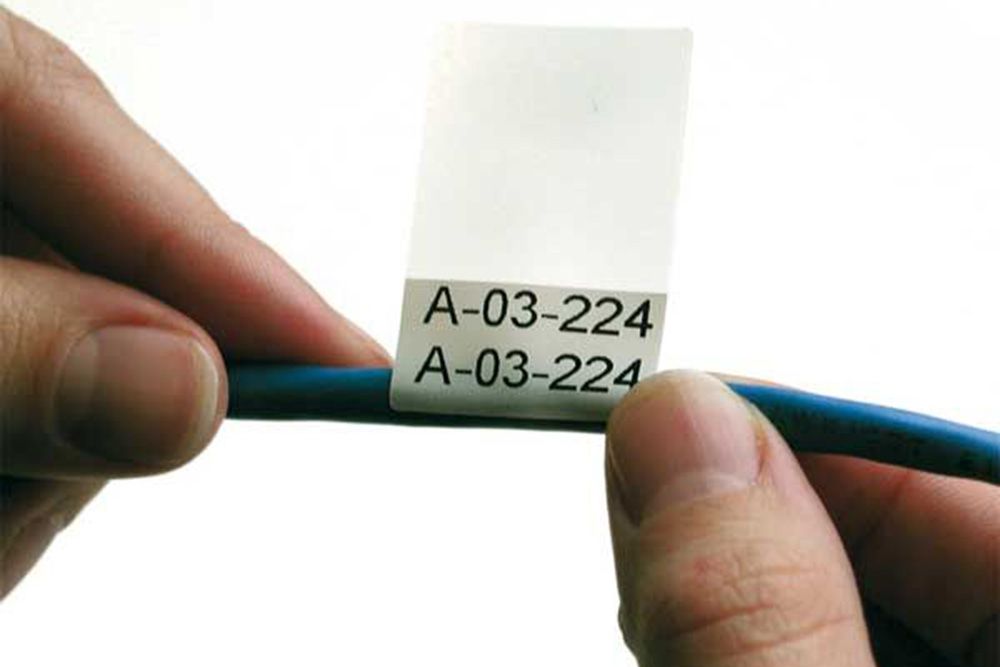

Самоламинирующаяся наклейка B-427 состоит из:

• непрозрачной полосы, предназначенной для нанесения символов (она имеет белый или другой цвет, фиксацию обеспечивает клеевая основа);
• выступающей за ее пределы прозрачной виниловой пленки.

Непрозрачная часть фиксируется на кабеле с помощью акриловой основы и оборачивается пленкой. Такая защита позволяет избежать выцветания или стирания символов под действием:

• ультрафиолета;
• топлива, химикатов;
• температурных перепадов;
• повышенной влажности;
• механического воздействия.

Перед нанесением этикетки на клеевой основе поверхность провода нужно очистить от загрязнений и, при необходимости, обезжирить.

Вращающаяся этикетка этой серии отличается от стационарного варианта отсутствием клеевого слоя под информационной частью. Это обеспечивает возможность ее свободного перемещения и вращения вокруг кабеля для упрощения считывания.

B-498

B-498 относится к категории перемещаемых маркеров. Основой служит нейлоновая ткань, обеспечивающая высокое качество печати. Фиксация осуществляется так же, как и в случае с самоламинирующейся моделью на клеевой основе. Отличие заключается в возможности коррекции местоположения. Клей некоторое время сохраняет пластичность, что позволяет переместить изделие вдоль кабеля и вокруг его оси до окончательного застывания адгезива. Это исключает ошибки размещения.

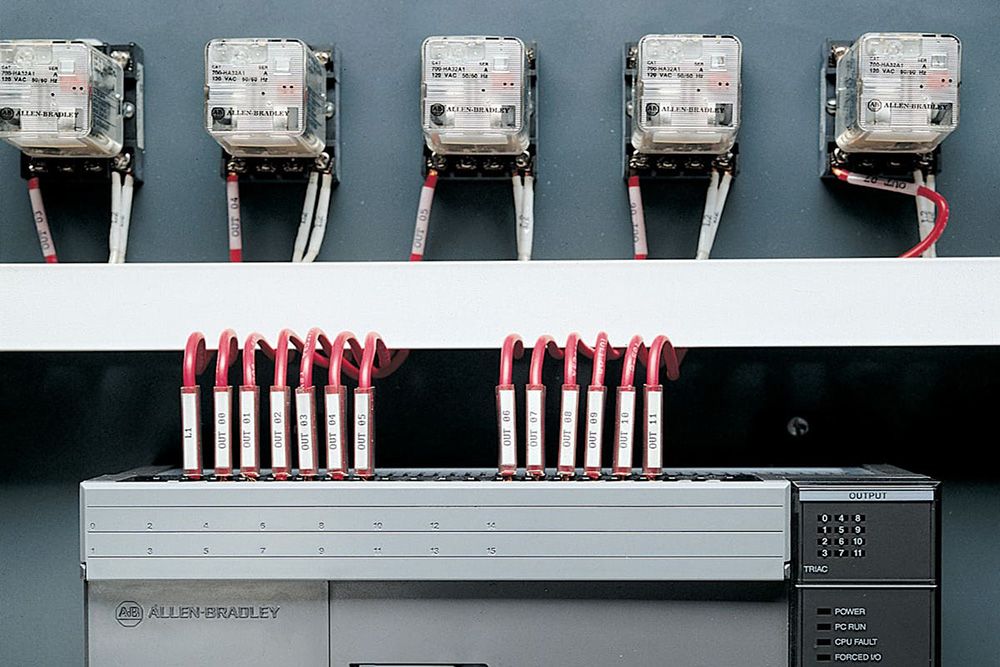

Использование флажковых маркеров

Флажки используются для передачи дополнительной информации и нанесения штрихкода. Материалом служат:

• гибкий полипропилен – флажок B-425 имеет Т- или Р-образную форму, предназначен для фиксации на оптоволоконных кабелях;
• нейлоновая ткань – маркер B-499 подходит для работы с проводами любого диаметра, обеспечивает высокое качество печати, имеет повышенную устойчивость к агрессивным факторам окружающей среды.

Флажковые модели Т- или Р-образной формы фиксируются вокруг оптоволоконного кабеля, при этом площадь контакта с ним ограничена узкой полосой. Для нанесения информации используется свободная часть, выступающая за пределы «ножки» и образующая «флажок». В случае с B-499, нейлоновая полоса охватывает провод и образует выходящую за его пределы плоскую площадку равной с «ножкой» ширины. Информация на «флажок» может быть нанесена с обеих сторон.

Особенности фиксации термоусадочной трубки

Такая модель надевается на кабельную продукцию до монтажа схемы. После проведения работ ее перемещают в нужное место и только после этого – фиксируют с помощью нагрева до температуры +120 и +200 °С. Для этого используют фен или горелку. Нагрев осуществляют равномерно, продвигаясь от центральной части к краям.

После фиксации трубка должна полностью остыть. О правильности выполнения процесса свидетельствует ровная поверхность.

Бренд Brady предлагает термоусадочные трубки:

• B-342 – изделия изготавливаются из полиолефина, имеют устойчивость к агрессивным средам;
• B-7641 – материал не содержит галогена, характеризуется низким выделением дыма и обладает самозатухающими свойствами.

Применение жестких сменных маркеров

Особенность B-7696 DuraSleeve – возможность изменения информационного блока в случае необходимости.

Жесткий прозрачный контейнер изготавливается из ПВХ. В него помещается сменная печатная вставка белого или желтого цвета. Благодаря особенностям конструкции контейнер может устанавливаться на провода разного диаметра. Он имеет высокую прочность, надежно защищает информационную табличку. Изначальное положение может быть изменено в любой момент.

Способ фиксации и особенности кабельных бирок

Компания Brady выпускает бирки B-109 (белые) и B-145 (серые). Они:

• могут использоваться внутри и снаружи помещения;
• обладают стойкостью к низким температурам, химикатам, разрыву;
• предоставляют много места для нанесения информации;
• подходят для любого типа кабельной продукции (в том числе – большого диаметра) и для кабельных жгутов.

Для фиксации бирок используются кабельные стяжки. Они вдеваются в предусмотренные по краям ярлыков отверстия.

Способы печати

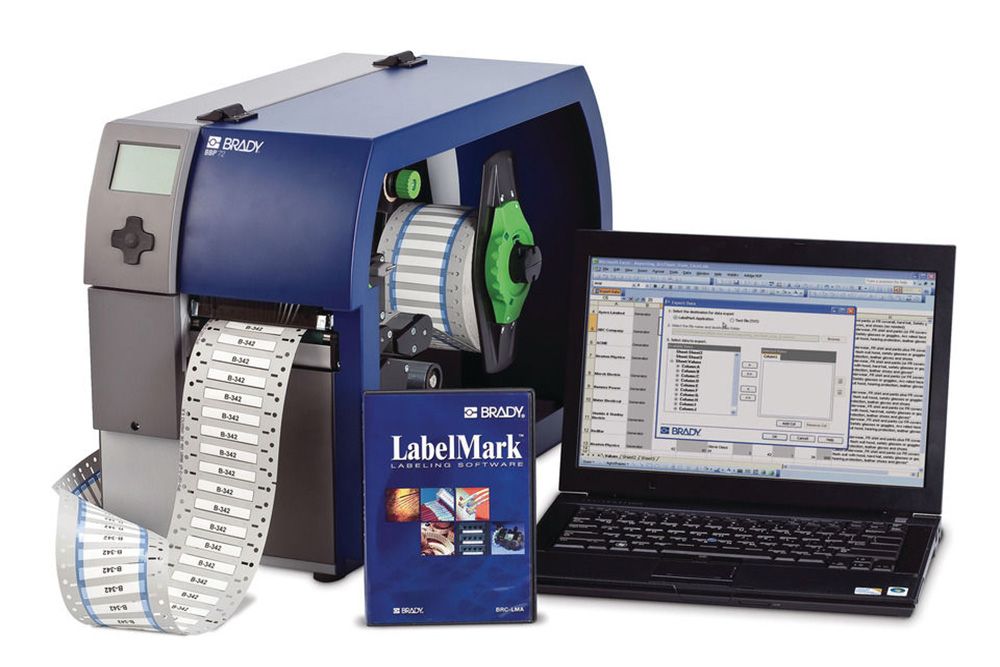

Компания предлагает профессиональное оборудование для печати этикеток и ярлыков. При работе с термоусадочными трубками рекомендуется использовать принтер BBP-72. Он справляется со значительными тиражами, за 1 проход символы могут наноситься одновременно с двух сторон (сверху и снизу).

Если предполагается частая смена материала этикеток, то для работы используют модель BBР-33. Если требуется совместить операции печати и наклейки, подойдет принтер-аппликатор Wraptor.

Для особых условий эксплуатации компания Brady разрабатывает этикетки по индивидуальным заказам – используются нестандартные материалы, предлагаются разные варианты окрашивания, изменяется размер. Правила маркировки в этом случае также могут отличаться от стандартных, что оговаривается в инструкции.
